    TSC动态补偿是采用晶闸管作为开关,投切电力电容器组、实现无功补偿的目的。Elspec是在国际上领先进行动态无功补偿和滤波的公司,在全球有4个工厂(以色列、葡萄牙、美国),总部位于以色列Caesarea Industrial Park,主要市场在欧洲、亚洲、美洲,具有遍及全球的业绩、全球性的销售网络,Elspec公司在全世界70多个国家有销售,北美的通用电气、施耐德用Elspec的产品OEM后去销售,西门子每年从Elspec采购1000万美金的设备,可以看出该产品在国际上的地位。

    Elspec产品使用当今最新的电子开关投切电容器组,电容器的导通和关断在零电流的时候进行,这样避免了传统的接触器投切电容器组带来的浪涌电流,延长了动态补偿系统的寿命。

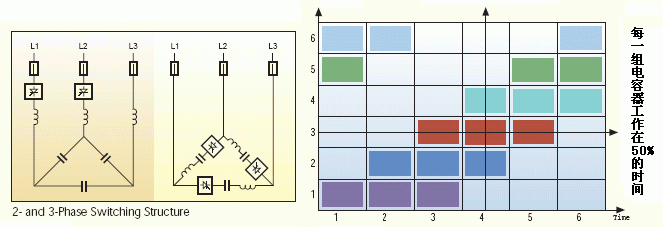

    Elspec产品使用独特的扫描模式来保护电容器,防止过热爆炸,通过减少过流和减少发热来延长电容器的寿命。电子开关投切(无限次的操作),接通一组电容器时同步关断另一组电容器。这样的操作每几秒种进行一次,保证能轮流投切所有的电容器组,同时对外的总体的补偿不进行变化。这样由于低的任务周期而使得平均电流降低,同时由于独特的电抗器的设计,电抗器的温升很大程度上降低,电容柜的过热也大大避免了。
    Elspec产品是电能质量检测、分析和治理的整体解决方案,具有多种功能:a、实时补偿无功功率;b、滤除谐波;c、多功能的电能测量、分析仪表;d、可选后台电能质量分析软件,组成电能质量监测网络。

    Elspec的Equalizer产品在国际上做到5-20ms投切全部电容器组,包含了动态补偿、稳定电压、消除闪变、防止谐振等功能的综合解决方案。采用无触点电子开关及过零检测、投切技术,具有真正的Real time 和 Transient-free的优秀品质,克服了浪涌冲击电流、装置使用寿命大大提高,电容器平均统计寿命长达10年之久,技术、性能领先于许多“准实时动态补偿柜”,受到了世界各国的青睐。

   Elspec的Equalizer产品在业内做到5-20ms投切全部电容器组。在国外公开资料中Elspec能做到5-20ms投切全部电容器组,世界上其他著名厂家做到80ms或100ms投切一步电容器组。经过国际第三方测试证实,对于电压降落和闪变的补偿,Elspec是现有产品中为快速的。

    Elspec动态无功功率补偿装置的响应时间,目前通过中国国家电控配电设备质量监督检验中心测试检验(检验报告编号为98电检116—2)。补偿装置从网络检测、运算(控制器部分)到电子开关触发可控硅模块、直至投切电容器组实现无功补偿,总的响应时间≤20ms。

    国内一些厂家宣称补偿响应时间≤20ms,但经过现场进行的详细测试,表明每一步的补偿响应时间均在100ms以上,当需要投切大的电容器组时,其装置响应时间将更长,具体测试时可以看到功率因数、电压以及电流的波动均非常厉害,不能满足点焊机所需的无功功率补偿要求。100ms以上、每次只投切一步的响应时间,不能起到稳定电压、消除闪变的功能,电流不稳定,会导致补偿效果差并影响产品质量。

    目前国内动态产品与国外同类产品相比,从性能上、元器件的质量、产品结构上还有一定的差距,主要表现在:一.动态响应时间上较慢,动态响应时间重复性不好;二.滤波补偿功率不能一步到位,冲击电流过大;三.系统特性容易漂移,维护成本高、造成设备整体投资费用高。

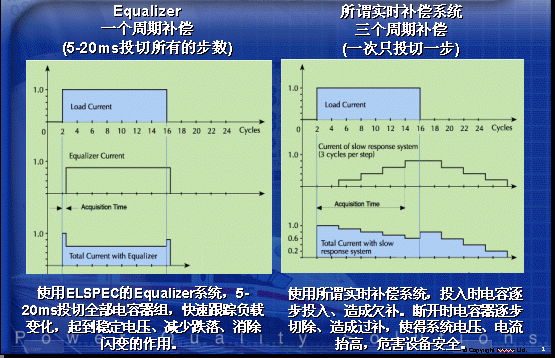

    从上图可以看到在负载快速变化的场合,只有使用Elspec的Equalizer的5-20ms投切全部电容器组(图左),快速跟踪负载变化,起到稳定电压、减少跌落、消除闪变的作用。当使用100ms投切一步的补偿方式(图右),投入时——因为反应时间的不够,会造成欠补、即投入时补偿电容是逐步加入;切除时——会造成过补,因为电容器切除的缓慢而造成系统电压的抬高、电流的抬升,加剧电压的波动和闪变。

    在国内常规有接点控制电容补偿柜中,都没有安装7%的解调电抗器,而是因为选用无功补偿电容柜不当产生并联谐振、造成了谐波电流放大,电容器的使用寿命短甚至发生爆裂,如果不投无功补偿的话电流反而会下降。

    Elspec动态无功功率补偿装置平衡补偿系统中电容器前串接了7%的解调电抗器,在不平衡补偿系统中电容器前串接了14%的解调电抗器,以防止电容器组与电网产生五次、三次谐波并联谐振。

    Elspec的Activar产品,采用电子开关投切,在典型1秒(最大3-4秒)完成所有电容段的投入切除过程,AR型串7%电抗的标准产品,以其出色的性价比适用于绝大多数工业场合。如果使用普通的接触器投切系统,则会带来大的浪涌电流、慢的补偿时间、高的维护费用和短的使用寿命。

    工业场合由谐波引起的电流增大、烧坏电容柜的现象,主要原因并不是谐波本身,而是因为选用无功补偿电容柜不当产生并联谐振、造成了谐波电流放大,如果不投无功补偿的话电流反而会下降。Elspec在中国市场销售的产品全部串联电抗器以防止谐振,推荐使用串7%、14%电抗器的动态补偿系统,可有效防止谐波放大、有效吸收大部分谐波电流,而且价格比调谐滤波器便宜,这是一个在技术上、经济上可行有效的方法,是绝大多数工业用户的最佳选择。

Activar产品和普通接触器投切系统的比较

串7%电抗的Activar系统
普通接触器投切系统
快速准确的补偿——ACTIVAR在典型1秒(最大3-4秒)内完成所有的无功补偿。在每个周期内使用快速傅立叶算法,在有谐波的情况下也能精确补偿。
慢的补偿时间——由于技术的限制,机电开关投切的开关反应时间很慢。接通一组需要10-30秒的时间,完成全部补偿需要几分钟的时间。
同时通断所有的组数——当负载变化需要通断不止一步的组数时,ACTIVAR可以同时精确控制所有组数。带来以下的好处:快速地全部无功补偿,比如,一个1:2:2配置的系统,1&2组接通中。当有更多的1步需要的时候,第3组将被接通而同时第1组被关断。 单步的导通——在导通或关断一步之间需要很长的时间,因此补偿系统的特性受到了影响:慢的补偿,特别是当超过一步的时候。比如,一个1:2:2配置的系统,1&2组接通,当需要更多的1步的时候,第3组要等第1组切除很长时间才能连上。
无浪涌的开关——电子开关投切防止传统接触器投切的电容补偿带来的浪涌,这在有敏感电子设备的场合非常重要,比如医院、数据中心和工厂。 浪涌——接触器投切的补偿引起很大的浪涌电流和电压,这些火花将会引起电气伤害,是供电故障的主要原因。
固定的容量和滤波特性——ACTIVAR电容器的容量很多年后都是固定的,这样可以避免更换电容器。同时,调谐频率很长时间保持不变,这样可以让系统特性尽量保持高水平。
电容器容量跌落、滤波性能变化——系统容量跌落要更换补偿电容,而调谐、滤波系统的精度也取决于电容器/电抗器组的比率,就算有电抗器的情况下,也会因为容量变化产生谐振。
很长的寿命和减少维护费用——ACTIVAR可以减少现场维护费用,达到增强下列的寿命:开关模块、电容器、敏感电子设备。 有限的寿命和高的维护费用——接触器的寿命是有限的,需要经常地更换。接触器通断所引起的浪涌会导致频繁的设备故障和额外的更换。
电容器使用时间(扫描周期)——独特的扫描周期可以保护ELSPEC的电容器,减少它们的平均电流和温升,使得每一组都能平均使用,提高使用寿命。 不平衡的周期——传统系统里的组数是依靠实际的负载,通常情况下第一组最经常的使用,和其他步数比较使用周期最长。
容易使用和维护——先进的DSP和微电脑的控制器,使用大的LCD显示屏,提供非常方便的使用特性。控制器包括完整的电气测量系统,可以报告系统和电网的情况。附加的PowerIQ软件可以远程控制ACTIVAR,显示更多的电量信息。 复杂的使用和维护——接触器投切系统的控制器通常情况下需要拨码开关,非常难以编程的界面。小的显示让它非常困难地检查系统的特性,通常情况下,一个额外的表头将会需要来检查电网的情况,没有附加的远程控制和通信。
低成本的方式——ACTIVAR的初始投资可能比接触器系统高一点,但是当考虑到运行和维护传统所需要的费用时(更换接触器、电容器和损坏的器件),整体投资比接触器开关投切的系统低。 低成本的解决方式——接触器投切系统的最初成本因为器件的更换和维修而经常改变,当一段时间以后评估接触器开关投切系统,实际的费用和间接的损失将比初始的投资来得大。

    Elspec于98年进入中国,在20多个省市有非常出色的业绩,在制造业、冶金、化工、电力、石化、汽车、造船、建筑、通信、医院、机场等各个领域广泛应用,形成了良好的口碑,节能效果、运行性能等得到普遍认可。几年来在四川攀枝花钢铁、河北华龙钢管、河南安阳钢铁厂、外高桥造船基地、长兴岛造船基地、沪东造船厂、辽宁锦州铁路、上海大众汽车、上海通用汽车、东风汽车公司、广州本田汽车、辽宁锦州石化、中海油中石化油田、云南红塔建材、唐山移动通信、宁波慈溪广电大厦、上海电视台、上海国际会议中心、苏州大学附属第一医院、江阴模塑集团、哈尔滨轻合金公司等各类工厂、大型建筑、企事业单位推广应用,节能效果、运行性能等得到普遍认可。

    高质量的补偿滤波产品、完善的技术支持体系,长期形成的服务于中国市场的价值理念,Elspec电容柜是广大工业用户最佳的选择。

Elspec动态电容补偿产品,Equalizer在业内做到5-20ms投切全部电容器组,Activar以其极佳的性价比应用在泛工业场合,Equalizer-Turbo具有电压跌落支持和低电压穿越功能。
Elspec G4000电能质量监测黑匣子,在线式EG4410(连续记录一天)、EG4420(连续记录一个月)、EG4430(连续记录一年),便携式EG4500(连续记录一年)、EG3500(连续记录48小时)。
