    因广泛使用非线性负载而产生的谐波污染,已成为电能质量治理的一个主要问题。工业场合由谐波引起的电流增大、烧坏电容柜的现象,主要原因并不是谐波本身,而是因为选用无功补偿电容柜不当产生并联谐振、造成了谐波电流放大,如果不投无功补偿的话电流反而会下降。
    关于谐波治理会有很多的误区,特别是过多强调滤波率,如果过于接近谐振点的话,滤波效果比较好,但因为阻抗过于低,会产生谐振等现象,这在泛工业化应用中需要避免。
    Elspec在中国市场销售的产品全部串联电抗器,推荐使用串7%、14%电抗器的动态补偿系统,可有效防止谐波放大、有效吸收大部分谐波电流,而且价格比调谐滤波器便宜,这是一个在技术上、经济上可行有效的方法,是绝大多数工业用户的最佳选择。


    相比较于无源滤波,有源滤波器的价格十分昂贵,目前还难以普遍推广,有源滤波器自身会消耗3%的系统能量,作为高频开关设备,其长期运行的维护成本也比较高。有源滤波器在工作频率附近会产生次数很高的谐波,其产生的高频补偿电流也会注入到已装的电容补偿柜、或者系统的其他敏感设备中,谐波短路可能造成某些设备工作不正常、或使用寿命的减少,在工业现场要增加其他的措施。有源滤波器和无源滤波器的混合使用,负荷的等效谐波阻抗将减小、要考虑电网阻抗特性,否则可能会产生谐波短路,在工程实践中需要特殊设计,并不是简单地1+1进行并联,这在研究有源滤波器较早的国家已得到验证。

    对于大容量谐波负载的补偿,工业现场还是推荐使用高质量的无源滤波器。Elspec动态补偿滤波柜有多种形式:失谐系统,串7%电抗针防止5次谐波谐振、串14%电抗防止3次谐波谐振,动态补偿、防止谐振、同时具有滤波功能;滤波系统,分支滤波的方式针对5次、7次等主要次数的谐波,减少系统总的谐波分量,在有些情况下经过仿真使用一个滤波支路就可以解决问题。
    5-20ms完成全部补偿、滤波,快速无功补偿和快速滤波同时进行。应用专利的过零检测、投切技术,克服浪涌冲击电流;结合独特扫描功能,避免电抗器发热、电容器特性漂移,使用寿命大大提高,电容器平均统计寿命长达10年之久,具有低成本的维护费用、长时间的稳定滤波特性。

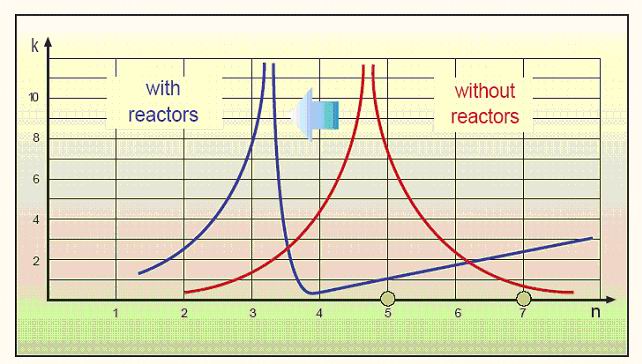

    失谐系统——在失谐系统里,电抗器与电容器串联安装在一起,转移电容器/电网的谐振频率,到低于主要的谐波次数(通常是5次)。下面中间的图显示电容器/电网的放大因子,把系统的谐振频率从接近5次谐波转移到接近3次谐波。
    系统选型举例一:AR550/11-2-400.50-P7-10,容量为550KVAR、400V/50Hz,分11步投切、每步50KVAR,串7%电抗器防止5次谐波谐振,电子开关投切。
    系统选型举例二:AR550/11-2-400.50-P14-10,容量为550KVAR、400V/50Hz,分11步投切、每步50KVAR,串14%电抗器防止3次谐波谐振,电子开关投切。

    滤波系统——在防止谐振的同时,如果还需要滤除谐波,可以使用滤波系统。电容器/电抗器分支是用来吸收特定次数的谐波,减少系统总的谐波畸变分量(THD)。下图显示用滤波器的例子:电压畸变降低了70%(从8.8%跌到2.5%),主要次数谐波(5次谐波和11次谐波)降低了75%。
    系统选型举例三:AR550/11-2-400.50-P4.5-10,容量为550KVAR、400V/50Hz,分11步投切、每步50KVAR,主要滤除5th谐波,对7th、11th谐波也是低阻,电子开关投切。
    系统选型举例四:AR550/11-2-400.50-PX-10,容量为550KVAR、400V/50Hz,分11步投切、每步50KVAR,X为用户要求滤除的谐波、可以是几个主要谐波的组合,电子开关投切。

    Elspec以成套柜的方式提供给用户是因为:动态电容柜是由控制器、电子开关模块、电子开关附加回路、滤波电抗器、补偿电容组成的,动态性能是在原厂经过整体设计、制作、测试的。如果单提供控制器给用户,采用不同公司的元器件进行组装,很难保证良好的动态响应时间、准确的投切功率,系统的性能可能会受到影响;在组装工艺偏差的情况下,会影响滤波补偿的可靠性、稳定性,造成维护成本高、设备整体投资费用高。

    我们的专家可以通过设计咨询、现场测试、谐波分析、计算机仿真等方式为您提供绝大多数工业场合的解决方案。高质量的补偿滤波产品、完善的技术支持体系,长期形成的服务于中国市场的价值理念,Elspec电容柜是广大工业用户最佳的选择。

    Elspec是在国际上领先进行动态无功补偿和滤波的公司,在全球有4个工厂(以色列、葡萄牙、美国),总部位于以色列Caesarea Industrial Park,主要市场在欧洲、亚洲、美洲,具有遍及全球的业绩、全球性的销售网络,Elspec公司在全世界70多个国家有销售,北美的通用电气、施耐德用Elspec的产品OEM后去销售,西门子每年从Elspec采购1000万美金的设备,可以看出该产品在国际上的地位。
    Elspec于98年进入中国,在20多个省市有非常出色的业绩,在制造业、冶金、化工、电力、石化、汽车、造船、建筑、通信、医院、机场等各个领域广泛应用,形成了良好的口碑,节能效果、运行性能等得到普遍认可。几年来在四川攀枝花钢铁、河北华龙钢管、河南安阳钢铁厂、外高桥造船基地、长兴岛造船基地、沪东造船厂、辽宁锦州铁路、上海大众汽车、上海通用汽车、东风汽车公司、广州本田汽车、辽宁锦州石化、中海油中石化油田、云南红塔建材、唐山移动通信、宁波慈溪广电大厦、上海电视台、上海国际会议中心、苏州大学附属第一医院、江阴模塑集团、哈尔滨轻合金公司等各类工厂、大型建筑、企事业单位推广应用,节能效果、运行性能等得到普遍认可。
失谐系统——上面的图是说明用串7%电抗的系统,将系统谐振频率从5次转移到接近3次。可有效防止谐波放大、有效吸收部分谐波电流,而且价格比滤波系统便宜,这是一个在技术上、经济上可行有效的方法,是绝大多数工业用户的最佳选择。

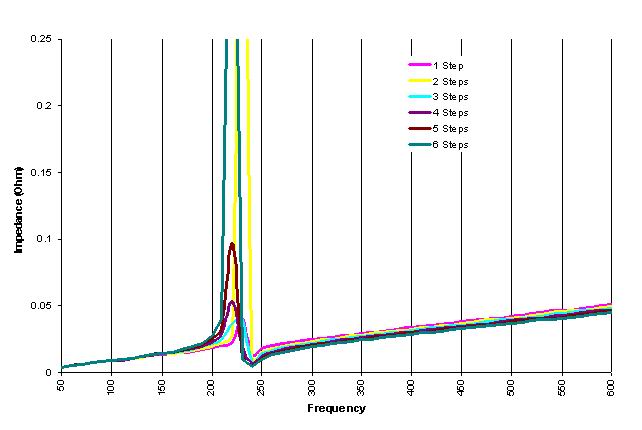

滤波系统——上面的图是说明单用5t滤波系统,对5th谐波回路阻抗很低,吸收5th谐波,同时对于其他次数的谐波也可以起到低阻、也可以起到吸收作用(从阻抗的平滑度可看出,对7th谐波、11th谐波也是低阻抗)。

Elspec动态电容补偿产品,Equalizer在业内唯一能真正做到5-20ms投切全部电容器组,Activar以其极佳的性价比应用在泛工业场合,Equalizer-Turbo具有电压跌落支持和低电压穿越功能。
Elspec G4000电能质量监测黑匣子,在线式EG4410(连续记录一天)、EG4420(连续记录一个月)、EG4430(连续记录一年),便携式EG4500(连续记录一年)、EG3500(连续记录48小时)。
