以色列Elspec公司便携式Elspec G4500、BlackBox Pure电能质量分析设备

Elspec中国代表处  021-51096325 021-51172264 info@elspec.com.cn

下载Elspec电能质量监测、连续故障录波 选型指南>>

  Elspec是在国际上领先进行动态无功补偿和电能质量分析的公司,总部位于以色列Caesarea Industrial Park,主要市场在欧洲、亚洲、美洲,具有遍及全球的业绩、全球性的销售网络,Elspec公司在全世界有70多个国家有销售,北美的通用电气、施耐德用Elspec的产品OEM后去销售,西门子每年从Elspec采购1000万美金的设备,可以看出该产品在国际上的地位。

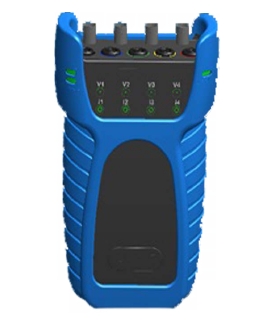

  Elspec G4500便携式电能质量分析仪,使用革新性的技术,连续记录一年以上每一个电网周波的所有波形和参数,采样率高达1024点/周波,可以通过手机WIFI进行现场参数设置。不需要门槛、不需要触发阈值、不需要设置,只要简单地接入、从来不会丢失任何事件。电能质量的许多故障很多时候是不可预知的,Elspec G4500被国内外的专家评价为“电能质量监测的黑匣子”。
  * 超高的精度——超过A级/0.2级/0.1%
  * 同步记录所有的数据:有效值、谐波、波形、闪变、频率等等
  * 集成的WiFi 802.11 b/g和3个快速以太网端口(内置路由器)
  * 高精度地测量:瞬时电压达到6kV、瞬时电流10倍的额定电流
  * 一次侧30A/300A/3000A柔性电流钳,二次侧0-6A mini电流钳

  多通道数字故障录波BlackBox G5DFR——24位连续记录一年的波形和数据,采样点达1024点/周波,不需要设置门槛和触发阈值,1μs的高同步精度,进行连续数字录波、电能质量监测、故障定位算法和同步相量测量。每个单元可以有16个模拟量和96个数字量,并且可以进行模块的扩展,集中或分散式结构同时记录系统内多测量点、多通道的电压电流数据和波形并进行计算比较。

  纯净电能记录仪BlackBox Pure——先进的A级电能质量分析仪内嵌PQZIP数据压缩技术,单相和三相轻质手持移动式设备,非常容易地直接插在插座上使用,可以连续记录所有的数据不需要触发阈值或记录设定。提供给民用、电力、工业和高校使用,记录信息存放在一个快速闪存里面,可以通过设备USB口连接到PC机、或者作为SD卡插在记录器连接到PC机,免费的SCADA Sapphire Express软件进行快速分析。

上海以华电气技术有限公司——电能质量测试、电能质量分析评估服务

  电力系统中的电能质量问题可分为稳态和暂态两大类。稳态电能质量问题以波形畸变为主要特征,持续时间较长。暂态电能质量问题通常是以频谱和持续时间短为特征,包括脉冲暂态和振荡暂态两类。电能质量监测是发现引起电能质量问题的重要一环,可以用来确定故障的原因。

  检测步骤包括以下几步:寻找检测点、确定连接点、连接PPQ-306或者EG4000黑匣子、进行连续电能质量检测,在多种条件下进行检测、继续检测下一个连接点。
  寻找检测点:第一步有效的分析就是要知道检测点的用途,但不是唯一的,有以下几种:单线图、潜在的问题负载、已有的功率因数解决方案、电能质量历史数据(功率因数和其他的数值)、当地的规定、电费帐单、以及其他提出的问题。
  确定连接点:通常检测多个点之后进行分析,典型的连接点如下:总线处、主要的MCCs、已有的功率因数校正器、大的负载、后备发电机。
  连接PPQ-306或者EG4000:连接在第一个检测点,核实正确的连接方式。
  检测:利用PowerIQ软件显示和收集数据。一方面它能有效的收集数据,另一方面,它能快速的有效的分析收集的信息,并确定最好的方案。
  在多种条件下进行检测:有时在正常的操作的情况下,也会出现电能质量问题,有些出现在特殊的日期和时间里,有时会出现在特定的电网环境下,所以为了更好的分析,需要在多处进行测量分析。
  继续检测下一个连接点:断开PPQ-306或者EG4000的连接,并进行下一个点的检测,下一个检测点可以是新的方案或检测点。导致检测值的不同。例如,如果一个负载引起电能质量问题就应该单独进行检测。
  故障检测就是检查你已有的问题,获得你能得到的足够的信息,并且一个一个的排除问题。

  现场检测完毕后,工程师将根据EG4500或者EG4400所得到的数据,进行综合的分析、评估,并提交给客户电能质量检测报告和进一步的治理建议。

上海以华电气技术有限公司在这一专业渊源广泛、业绩出色,积累了丰富的工程案例。请您提供工厂应用的单线图、电气参数、使用工况,我们将为您提供完整的设计、完善的服务,021-51096325 info@elspec.com.cn
